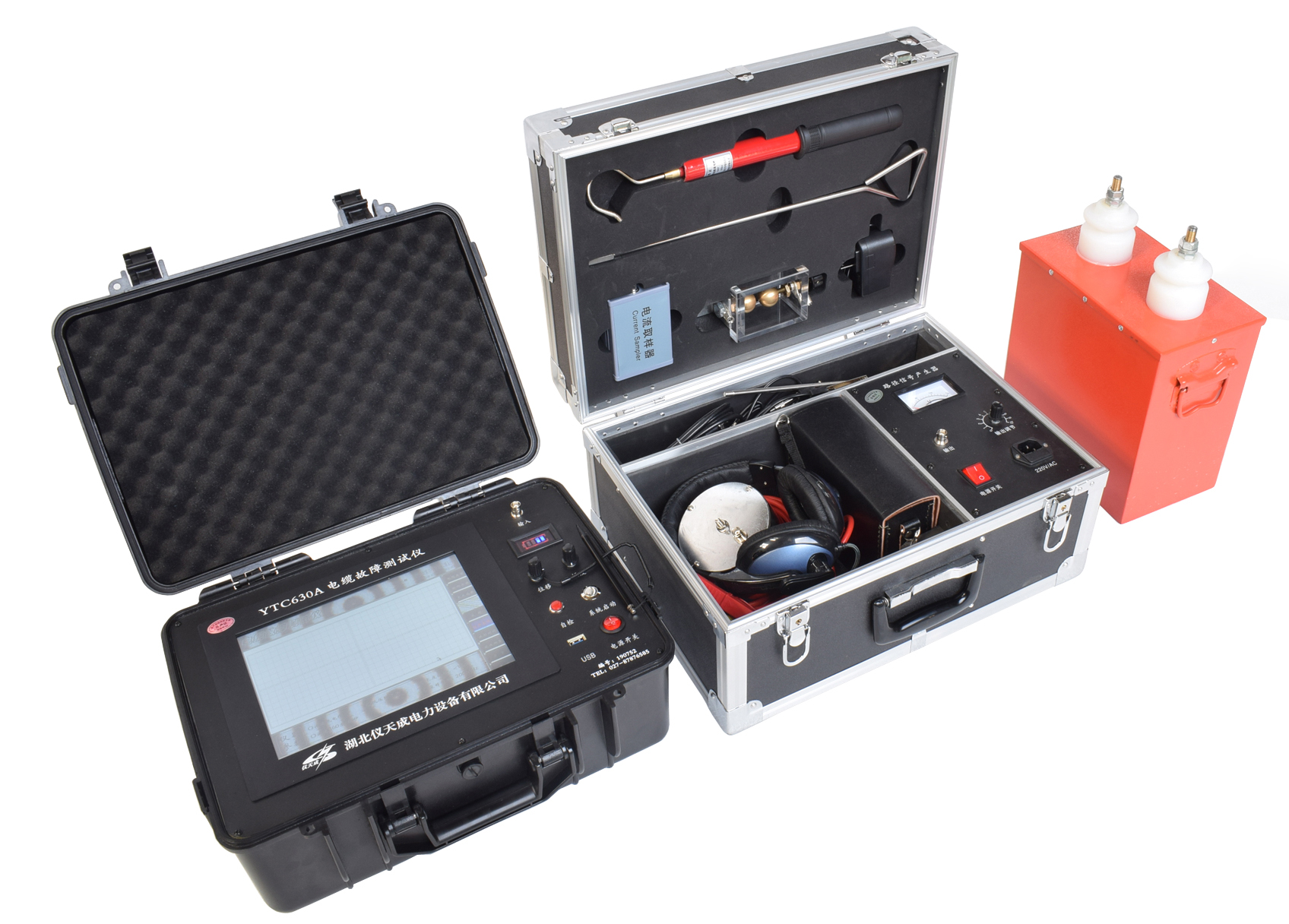

電纜故障測試儀測試原理以及常見測試方法

返回打印來源：儀天成電力時間：2024/07/17 閱讀：次

隨著社會的蓬勃發展，電纜的投入運用也是越來越多，其承載著電力運輸?shù)闹匾蝿眨旊娎|出現故障時，如何能夠快速地找到故障點，對其進行修復則顯得尤為重要，通常這時候我們就需要借助到電纜故障測試儀了，那么其測試原理以及常見測試方法是怎樣的呢？今天主要給大家介紹一下。

測試原理：
電纜故障一般分為兩大類：短路、開路、低阻故障和高阻閃絡、泄露故障。根據雷達測距原理，在測試端向電纜發射一個脈沖信號。在特性阻抗不匹配處，就會產生反射波，將入射波形和反射波形采集下來并顯示在屏幕上，用雙電子游標卡在波形的兩個特征拐點上。根據電波在該類型電纜中傳播速度，便可測算出故障點到測試端的距離S = VT / 2，S：故障點距測試端的距離，V：電波在電纜中的傳播速度，T：電波在電纜測試端到故障點間傳播一個來回所需的時間。在 V 和 T 已知的情況下，就可計算出 S，只需用雙電子游標卡在波形的特征拐點上，就可自動完成。
常見測試方法：
選擇“低壓脈沖法”時，有 250VPP的測試脈沖信號加到被測電纜上和主機的輸入電路上。測試波形通過信號及數據處理后顯示到屏幕上。同時在狀態顯示欄中顯示電纜類型、電波傳播速度、采樣頻率、故障離、測試日期等。選擇“高壓閃絡法”時，內部脈沖信號斷開，儀器處在外觸發等待狀態。當加到被測電纜上的沖擊高壓使故障點閃絡放電時，單次閃絡波形經過電流取樣器輸入儀器，儀器開始采樣，并顯示出測試波形。

電纜故障定點儀是我們電力電纜重要的檢測檢修設備，熟悉其工作原理以及常見的測試方式方法，能夠讓我們實地檢測故障過程更加事半功倍。

湖北儀天成電力設備有限公司
2024年7月17日

，
