除去變壓器的測定3側引出，三相的非測試側（通常為壓力側和低壓側）短路接地。測試夾具黃色，綠色，紅色，黑色依次調節夾到變壓器的被測殼體A側（通常為高壓側），B，C，和三相中性點，并且另一端黃色測試線，綠色，紅色，黑色的線被連接到樂器A，B，C，N端子。帶卷繞步驟和不相同的測試?yán)@組。
        無繞組測試方法：

        黃色、綠色、紅色試驗鉗分別接至調壓器X1（A1）、Y1（B1）、Z1（C1），并短路接至相應的X2（A2）、Y2（B2）、Z2（C2），黑色試驗鉗接至中性點。測試線的另一端連接到儀器的相應端子。與無繞組試驗相比，無繞組試驗具有更長的運行時間。

        例如，非繞組測試4被連接到5抽頭開關動作波形布線方法，
        調壓側繞組Y型接線中性點沒有引出的變壓器的測試方法：

        沒有掛芯此示例配置中，中性點不能被拉伸，每個測試有兩相，例如測量A，B兩相，布線圖的方法。 6.6，中性點相當C，相同的測試程序與繞帶的方法，但僅顯示相同的兩組波形分析和數據分析，并且數據引出在LCD屏幕上的變壓器的中性點的，但在所需的過渡電阻值計：測量提供“R = 1 / 3R，R，兩相測量的實際值” R（例如，單相測量R = 1 / 2R“）。是A，B相位測量完成后，然后A可以是相當中性，測量B，C相，或，而不是作為中性點B，測量A，C相。的布線方法和數據分析是相同的。

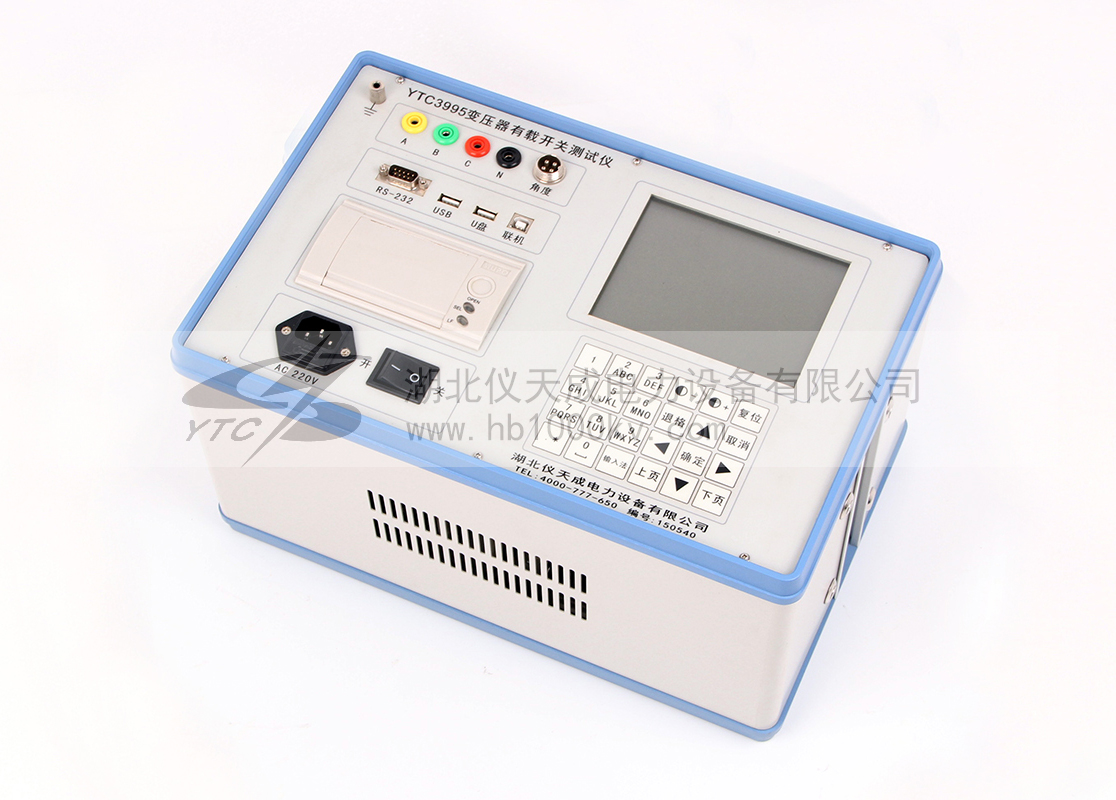

        變壓器有載開關測試儀的主要功能就是測試變壓器的性能的，在電力行業的應用很廣泛，因此需要熟練掌握這些使用方法。
